BLD-70接線圖（啟停接線圖）
我們經常遇到客戶在直流無刷電機接驅動器時候，遇到問題，8根線，大小不一，五顏六色，看著說明書也看不懂怎么接，怕不小心接錯，擔心電機會燒了，有的客戶說明明是按照說明書接的線也不對，為此，我們把各種型號的驅動器型號的接線圖，集中起來，力求能讓客戶直觀地看明白。
一、首先辨識清楚直流無刷電機上的線：

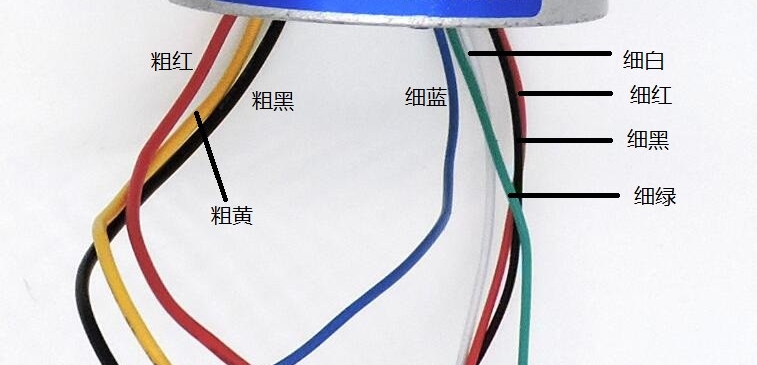

如上圖，直流無刷電機一共有八根線
三根是粗的，五根是細的分別為：
粗紅 細藍
粗黃 細白
粗黑 細紅
細黑
細綠
分清楚以上的八根線，就方便我們把對應的線連接到驅動器上
二、驅動器接線圖（啟停接線圖）俯視圖：

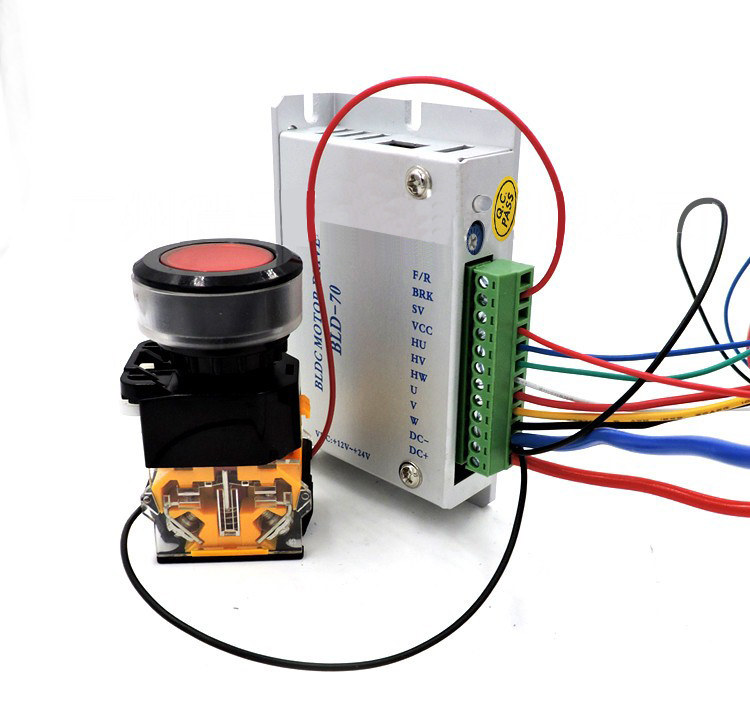

如上圖所示：
驅動器上從左到右的接線為：（請對應驅動器上的接線口附近的符號來看）
1、DC+ 接 電源正極 （最粗的紅線）
2、DC- 接 電源負極 （最粗的藍線） 和 開關的黑線 和 電機的細黑線
3、W 接 電機的粗黑線
4、v 接 電機的粗黃線
5、u 接 電機的粗紅線
6、HW 接 電機的細白線
7、HV 接 電機的細綠線
8、HU 接 電機的細藍線
9、VCC 接 電機的細紅線
10、SV 不接線，留空白
11、BRK 接 開關的紅線
12、F\R 不接線，留空白
